Fotogrammetrie · novinka

3D model a ortofoto z dronu

3D model budovy i okolí, ortofotomapa pozemku a mračno bodů. Podklady pro vizualizační studia, architekty a developery z Brna a celé Jižní Moravy.

Nezávazná poptávka ▶ Ukázky práce

Varianty: sběr dat podle zadání, nebo kompletní zpracování
Detail: 1–4 cm na pixel podle výšky letu
Měřítko: odchylka v testech 0,2–0,3 %
Cena: na míru podle plochy a výstupů

Fotogrammetrie je metoda, kdy z desítek až stovek překrývajících se leteckých snímků vypočítám 3D model a ortofoto. Výsledek věrně odpovídá tvaru, proporcím a měřítku objektu. Nejde o geodetické zaměření: dron nemá RTK, takže podklad není určený pro katastr ani stavební řízení.

Ukázka

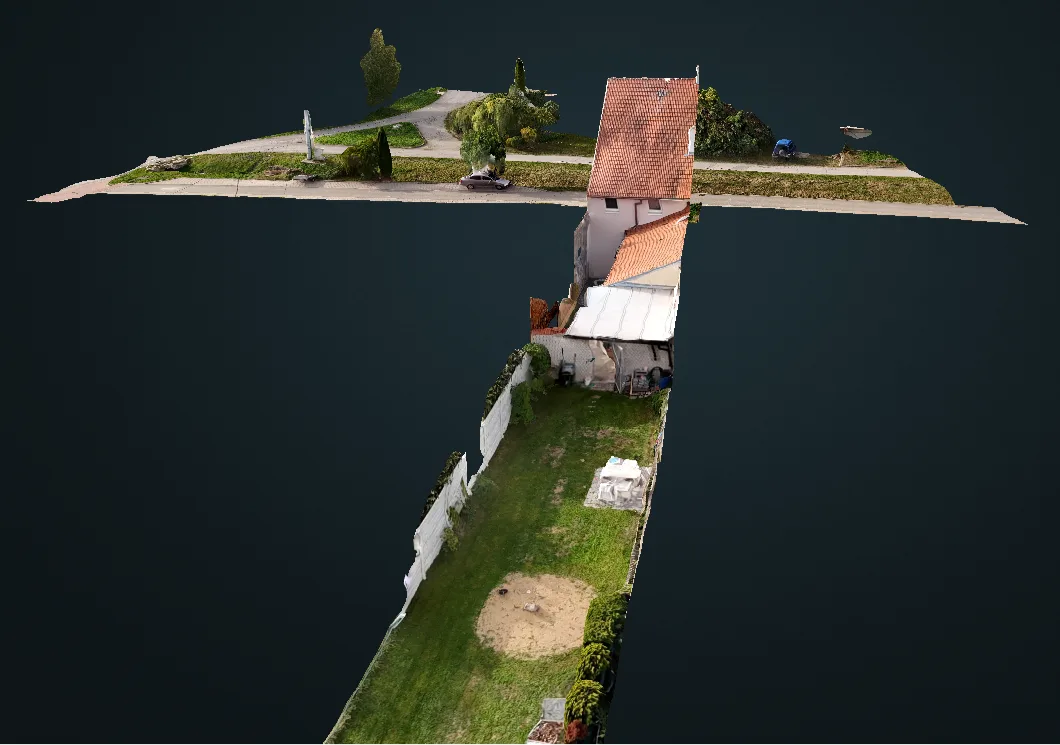

3D model rodinného domu z dronu

Texturovaný 3D model rodinného domu se zahradou vytvořený fotogrammetrií z dronu

Texturovaný 3D model domu, dvora a zahrady ze 173 snímků, detail 1 cm/px. Model si lze otáčet a měřit v něm; okolí je oříznuté.

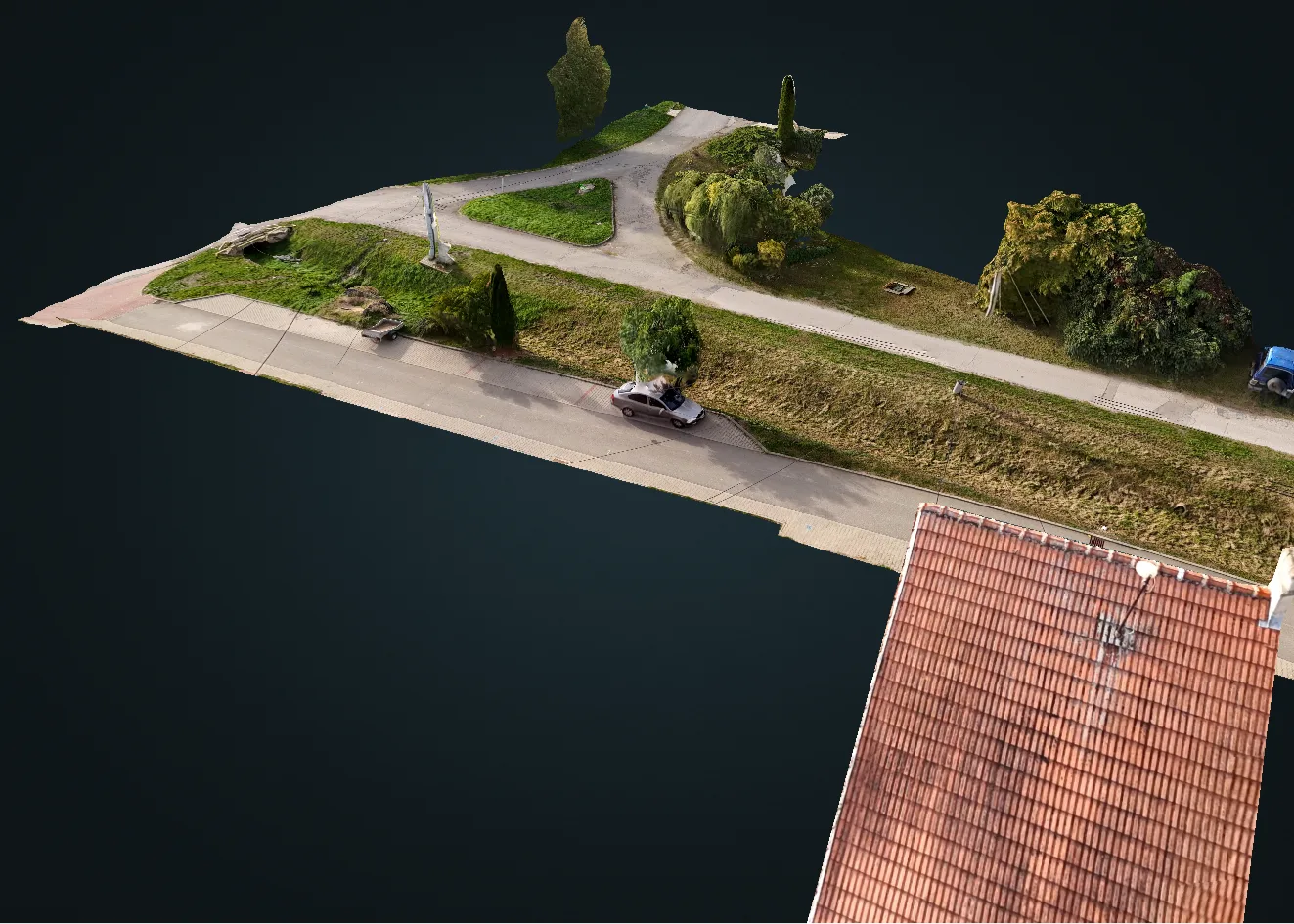

Detail texturovaného 3D modelu, střecha a ulice

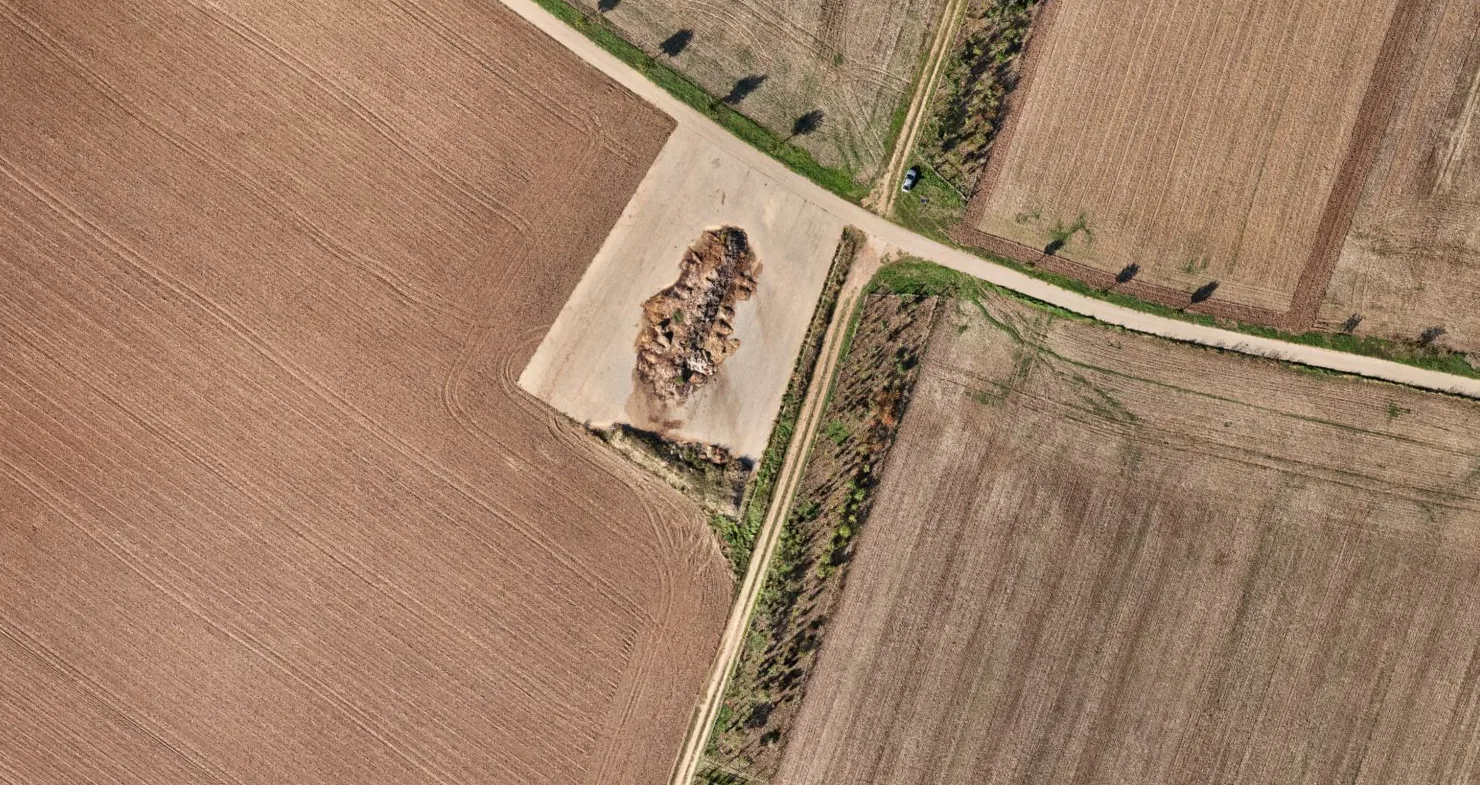

Ortofoto polí a zpevněné plochy, Syrovice u Rajhradu

Detail modelu: střešní tašky, ulice a zeleň v plném 3D.

Ortofoto Syrovice u Rajhradu: 4,2 ha, 272 snímků, detail 1,9 cm/px.

Co je fotogrammetrie z dronu

Dron nalétá předem naplánované linie a kruhy a pořídí stovky snímků, které se navzájem překrývají. Software na nich najde společné body a dopočítá z nich prostorový tvar. Výsledkem je 3D model s texturou, ortofoto (mapový snímek bez perspektivy, kde se dá měřit) a mračno bodů.

Dvě varianty spolupráce

A) Sběr dat podle zadání

Spočítám a naplánuji let podle požadovaného detailu, odletím a předám snímky připravené ke zpracování ve vašem softwaru (RealityCapture, Metashape, Pix4D, WebODM).

snímky s GPS polohou, plán letu (KMZ)
stručný popis letu: výška, detail cm/px, překryv, počet snímků
kontrola úplnosti a kvality snímků

Pro studia a firmy s vlastním zpracováním.

B) Kompletní zpracování

K datům dodám i hotové výstupy: 3D model, ortofoto a mračno bodů ve formátech podle zadání. Větší plochy po domluvě zpracovávám ve výkonném cloudu.

3D model OBJ / FBX s texturou
ortofoto GeoTIFF, mračno bodů LAZ / PLY
popis letu, ověření měřítka a na přání odkaz na interaktivní model

Pro klienty bez vlastního zpracování.

Co zvládnu

Zadání	Detail	Varianta
Rodinný dům, vila, menší objekt	1–2 cm/px	A i B
Menší komplex, areál do 2 ha	1,5–2,5 cm/px	A i B
Pozemek, staveniště, plocha do desítek hektarů	2–4 cm/px	A, B po domluvě

Velké plochy dělím na bloky s překryvem a létám za rovnoměrného světla, aby na sebe snímky navazovaly bez švů. Pro velké plochy doporučuji několik zaměřených kontrolních bodů. Pokud je nemáte, uvedu to v popisu letu jako omezení.

Co potřebuji vědět k nabídce

hranice plochy (odkaz na mapu nebo KML)
požadovaný detail (cm/px) nebo k čemu výstup bude
výstupy a formáty, případně souřadnicový systém (S-JTSK / UTM)
termín a zda stačí sběr dat, nebo chcete i zpracování

Co dostanete

Výstup	Formát	K čemu
Ortofoto	GeoTIFF (S-JTSK / UTM 33N), JPG náhled	situace, podklad pro návrh, zákres stavby
3D model (mesh)	OBJ / FBX + textury	3D kontext okolí pro vizualizace a CGI
Mračno bodů	LAZ / PLY	výšky terénu, umístění objektů, porovnání v čase
Pozice kamer	FBX	camera match, vizualizace přesně do fotky
Pevné pohledy	JPG / DNG	fotomontáže budoucí stavby
Popis letu	TXT / PDF	datum, výška letu, detail, počet snímků, omezení

Pro koho to dělám

Vizualizační studia - 3D kontext okolí a pozice kamer, aby nový dům seděl do fotky na centimetry.
Architekti a projektanti - aktuální ortofoto a 3D okolí pozemku pro studii a prezentaci.
Developeři - stav pozemku před stavbou a opakované snímkování v průběhu výstavby. Viz video a časosběr pro developery.
Firmy a obce - aktuální ortofoto areálu nebo lokality ve vyšším detailu než veřejné mapy.

Jak to probíhá

Zadání. Co potřebujete, v jakém formátu a souřadnicovém systému, jak velká je plocha.
Plán letu. Letové hladiny volím podle objektu: kolmý grid pro ortofoto, šikmé linie a orbit kolem objektu pro 3D model, nízká hladina pro fasády. Mise ukládám jako waypointy, takže let jde přesně zopakovat.
Let. Prověřím lokalitu a omezení, letím za rovnoměrného světla. Pro kontrolu měřítka změřím na místě známé vzdálenosti.
Zpracování a kontrola. Výpočet modelu, kontrola, že jsou zarovnané všechny snímky, ověření měřítka.
Předání. Soubory ve složkách podle výstupů, popis letu a na přání odkaz na interaktivní model.

Ověřené výsledky

Postup mám ozkoušený na vlastních testovacích letech:

Ortofoto, Syrovice u Rajhradu - plocha 4,2 ha, 272 snímků, detail 1,9 cm/px, odchylka měřítka 0,2 %.
3D model rodinného domu ve svahu - 173 snímků, všechny v jednom modelu, detail 1 cm/px, odchylka měřítka 0,3 %.

Co fotogrammetrie z dronu není

Není to geodézie. Dron nemá RTK, takže výstupy jsou přesné relativně (tvar, proporce, měřítko), ne absolutně na centimetry v souřadnicích. Neslouží pro katastr, stavební řízení ani vytyčení hranic. Hůř se rekonstruuje sklo, voda, lesklé povrchy a pohyb.

FAQ

Časté dotazy k fotogrammetrii

Můžu dostat jen snímky a zpracovat si je sám?

Ano. Let naplánuji podle vašeho požadovaného detailu a překryvu a předám snímky s GPS polohou, plán letu a stručný popis letu. Před předáním zkontroluji úplnost a kvalitu snímků.

Jak velkou plochu zvládnete?

Od jednoho domu po plochy v řádu desítek hektarů. Velké plochy dělím na bloky s překryvem. U velkých ploch dodám data ke zpracování ve vašem softwaru, nebo po domluvě i kompletní zpracování v cloudu.

Jak přesný je 3D model z dronu?

Tvar a měřítko jsou velmi přesné: v ověřovacích letech byla odchylka měřítka 0,2 % a 0,3 % a detail 1–2 cm na pixel. Absolutní poloha v souřadnicích má bez RTK odchylku kolem 1 m, proto výstup neslouží jako geodetické zaměření.

Nahradí to geodeta?

Ne. Pro katastr, stavební řízení nebo vytyčení hranic potřebujete geodeta. Fotogrammetrie z dronu je podklad pro vizualizaci, návrh, prezentaci a dokumentaci stavu.

Jaké soubory dostanu?

Podle zadání: 3D model OBJ nebo FBX s texturou, ortofoto GeoTIFF (S-JTSK nebo UTM), mračno bodů LAZ/PLY, pozice kamer pro camera match a stručný popis letu (datum, výška letu, detail, počet snímků).

Můžu si model prohlédnout v prohlížeči?

Ano. Kromě souborů můžu dodat odkaz na interaktivní 3D model, který si otočíte v prohlížeči, nebo krátké video otáčení modelu pro web a sociální sítě.

Kolik fotogrammetrie stojí?

Cenu počítám na míru podle plochy, počtu letových hladin a požadovaných výstupů. Napište, co potřebujete, a nabídku pošlu do 24 hodin.

Za jakého počasí se létá?

Nejlepší je rovnoměrné světlo: zataženo nebo poledne, slabý vítr. Dlouhé stíny a měnící se oblačnost výsledek zhoršují, proto termín plánuji podle předpovědi.
